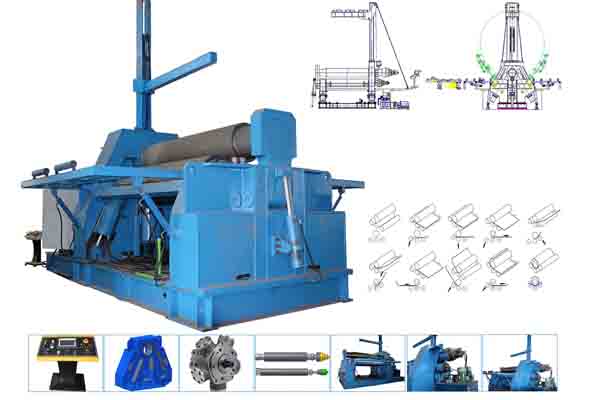

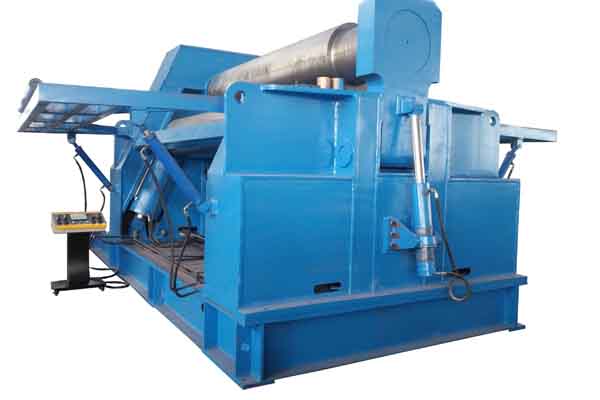

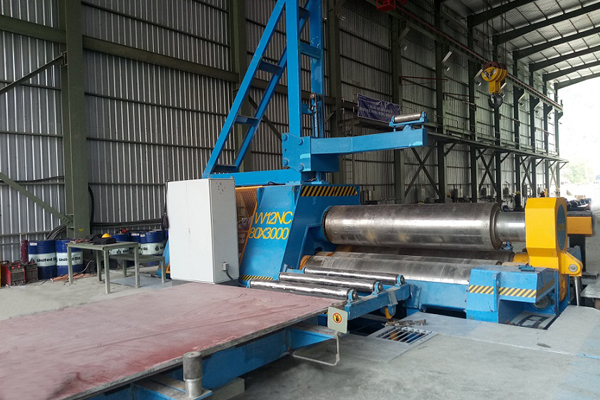

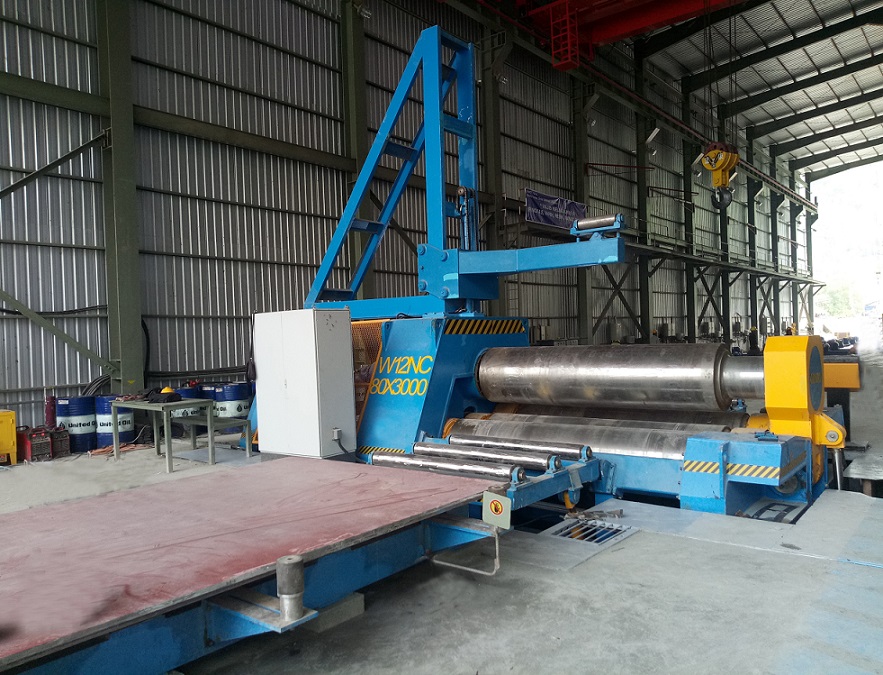

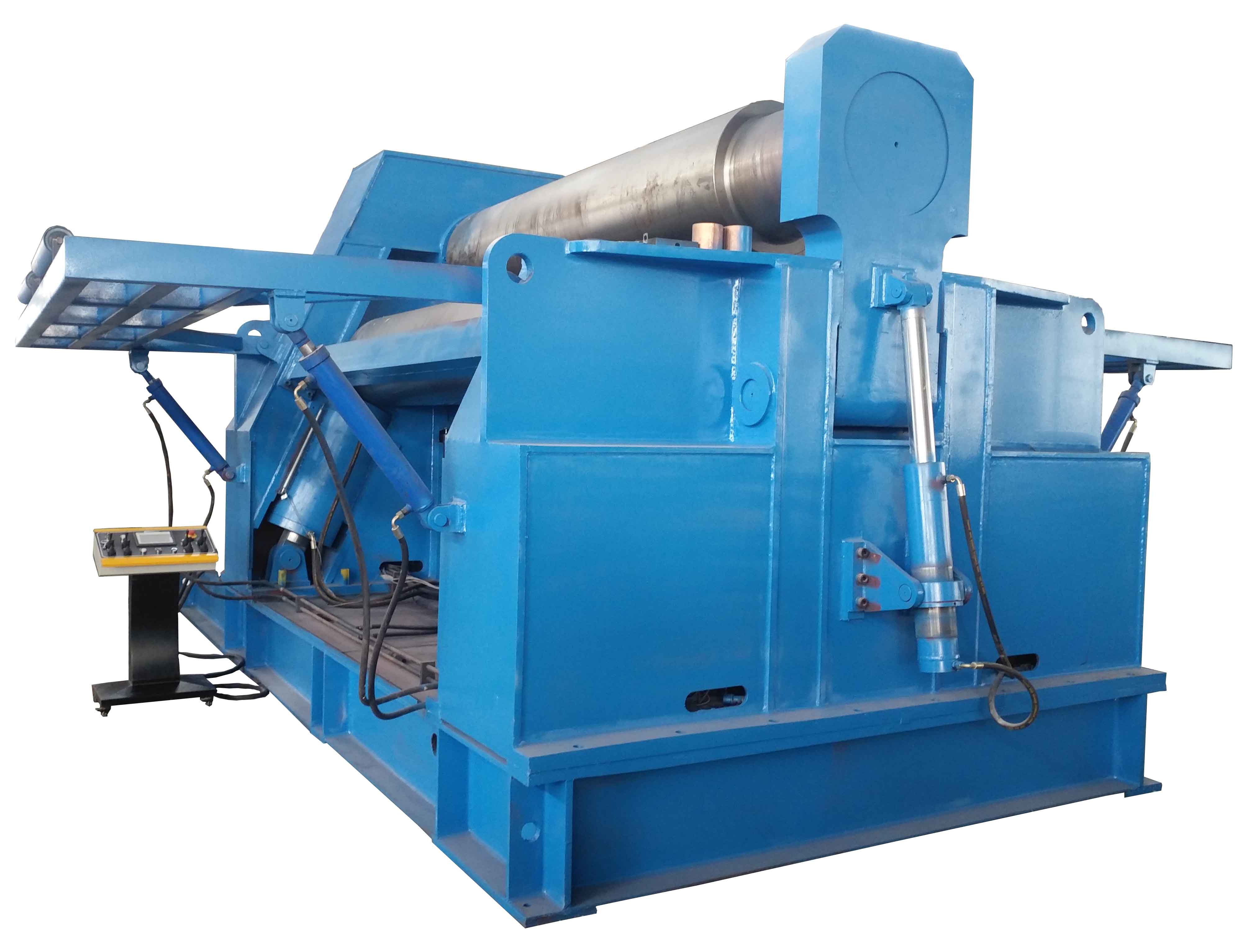

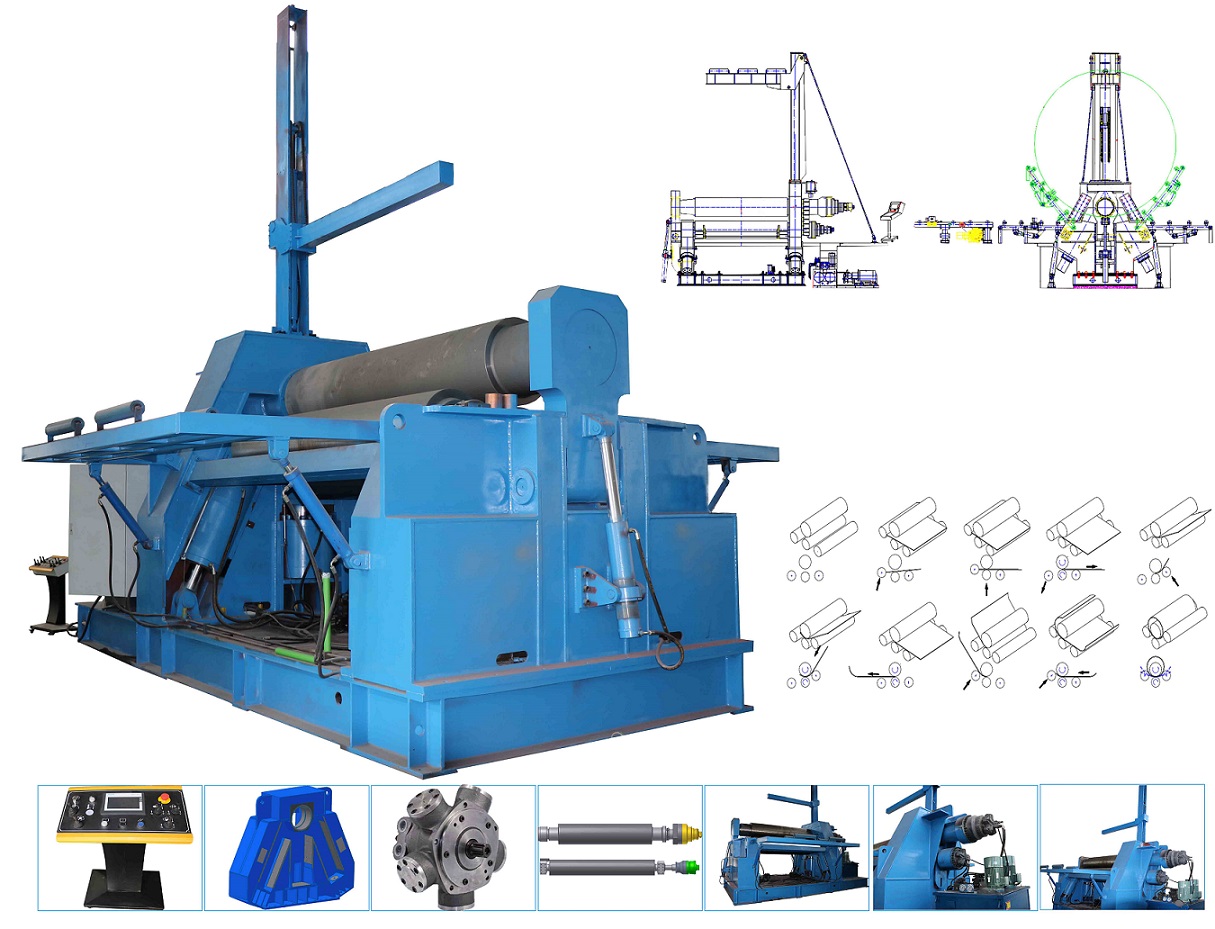

W12NC-60x3000四輥卷板機
W12NC-60x3000四輥卷板機是一種雙夾板彎板機。上下輥都是Du立驅動的。軸座直線導軌塗有減摩材料，無需維護，適合重型負載，定位平穩穩定。滾子上裝有調心滾子軸承。所有合金鋼輥均經過感應淬火和熱處理。經過感應淬火處理後，所有的輥都將被研磨和拋光。
參數規格 | ||||
Zui高 | Thk. 彎板 | (mm) | 60 | |
Thk. o預彎曲 | 50 | |||
彎板寬度 | 3000 | |||
滾筒有效長度 | (mm) | 3100 | ||
板的屈服強度 | (MPa) | 235 | ||
Zui小 卷軸直徑 Zui大尺寸 | (mm) | 1800 | ||
輥軸直徑 | 上 | (mm) | 680 | |
底部 | 660 | |||
側 | 520 | |||
滾軸 | 材料 | 42CrMo | ||
硬度 | (HB) | 240-286 | ||
感應淬火輥 | YES | |||
輥子輪廓 | crown | |||
提升模式 | hydraulic | |||
提升同步精度/準確性 | ±(mm) | 0.2 | ||
所有軸承品牌 | Self aligning roller bearing | |||
錐形彎曲裝置 | YES | |||
駕駛模式 | Motor + reducer | |||
控製係統 | 控製方式 | NC | ||
顯示位置和位移 | LCD | |||
可編程邏輯控製器 | OMRON | |||
電氣零件係統 | SIEMNENS | |||
板彎曲速度 | (m/min) | about 3.5 | ||
下輥下降/上升速度 | (mm/min) | About 160 | ||
側輥下降/上升速度 | (mm/min) | About 260 | ||
主動力馬達 | (KW) | 55 | ||
液壓係統 | Zui高 工作壓力 | (MPa) | 25 | |
閥 | YUKEN | |||
密封 | VALQUE | |||
電氣和液壓過載保護 | YES | |||
建築鋼材材料 | Q235 | |||
大鈑金直徑的側麵支撐 | 可選的 | |||
大鈑金直徑的中央支撐 | 可選的 | |||
喂料台 | 可選的 | |||
油冷卻器係統 | 可選的 | |||
特征
-安裝在機器立柱上的高負荷線性滑動導軌，用於下輥和側輥平移
-電子並行控製係統
-工作輥同步和平衡控製完全由電子控製
-側輥和下輥可變傾角控製，正向或負向
-錐形設備，可卷製錐形筒體

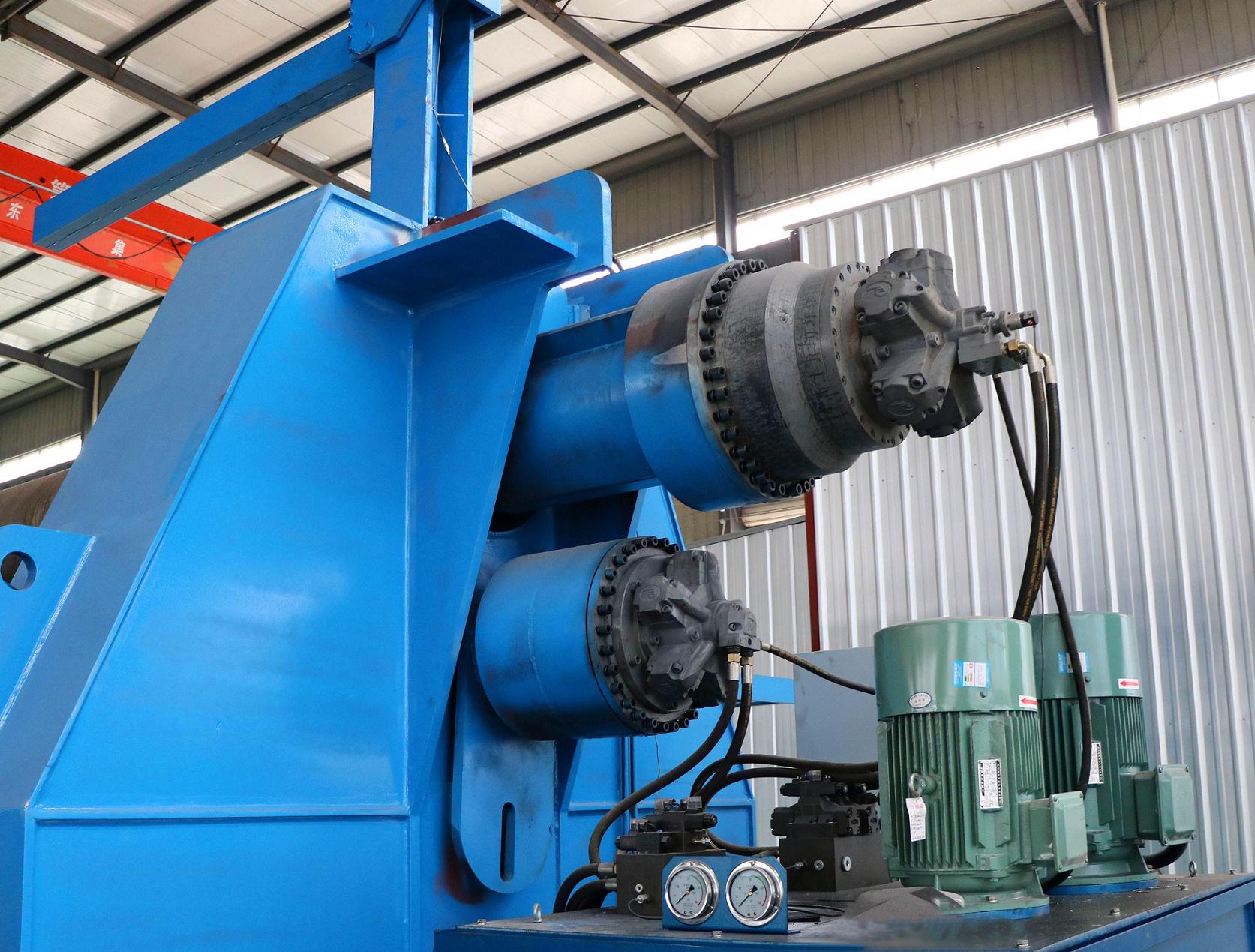

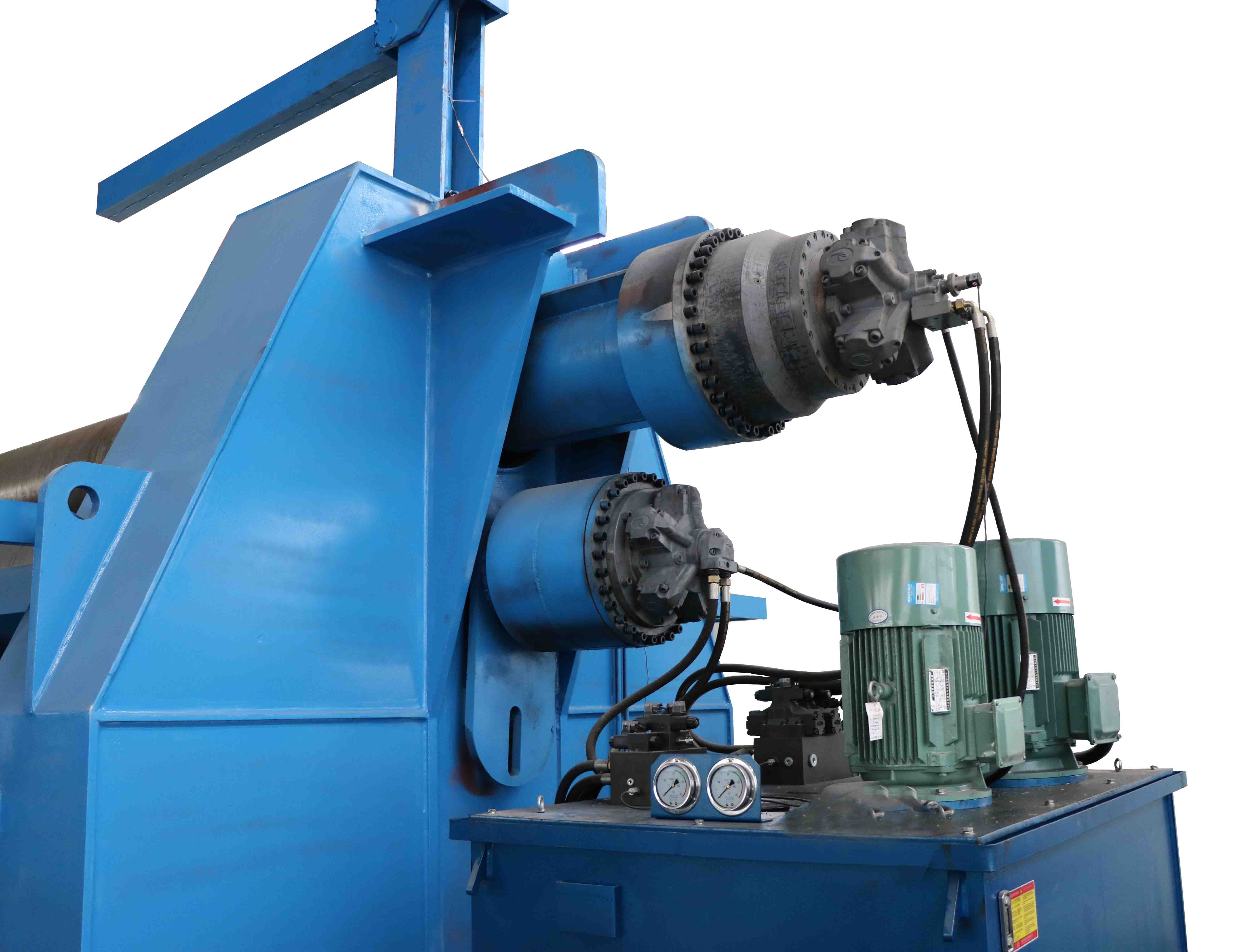

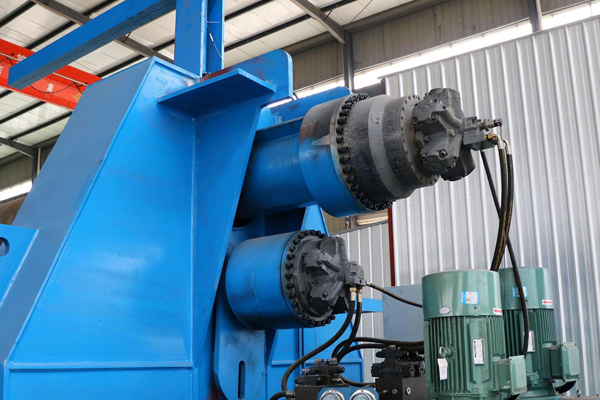

-由Du立液壓馬達驅動的輥子
-滑動區域的減摩材料
-工作輥瞬時製動，安全性高
-反向液壓驅動
-移動控製麵板站，帶低壓控製
-移動控製按鈕，方便操作員
可選的：
-上支撐裝置（防止筒體下垂）
-側板支撐裝置
