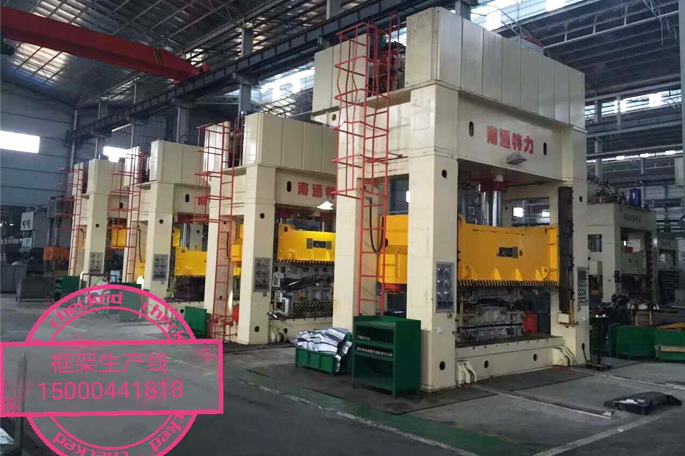

框架液壓機

框架液壓機的結構剛性好，精度高，抗偏載能力強；液壓控製係統采用插裝式集成係統，動作可靠，使用壽命長，液壓衝擊小，減小了連結管路與泄漏點；采用進口PLC控製的電氣係統，結構緊湊，工作靈敏可靠，使用維修方便。具有調整、手動、半自動三種操作方式和定程，定壓兩種成型工藝規範。底梁內配有液壓墊，通過操作麵板選擇，液壓墊可以實現有頂出、無頂出和液壓墊壓邊三種工作循環。

適用領域：本係列框架液壓機適用於拉深、彎曲、成型、衝裁落料、翻邊等各種衝壓工藝，特別適用以下領域：·汽車零部件·家用電器·廚房用具·其它：拖拉機，摩托車，航天，航空。

可選配附件：·移動工作台·衝裁緩衝裝置·光幕安全保護裝置·油冷卻裝置·位移傳感裝置·觸摸式工業顯示屏·打料裝置（液壓式或機械式）·模具快速夾緊機構·模具保護裝置·進口PLC·導軌潤滑裝置。

序號	參數名稱		單位	YTL27－係列單動薄板拉伸液壓機(框架式液壓機)
序號	參數名稱		單位	100	200	315	400	500	630	800	1000	1250	1500
1	公稱力		KN	1000	2000	3150	4000	5000	6300	8000	10000	12500	15000
2	回程力		KN	100	450	600	650	900	1200	1200	1800	2500	3200
3	Zui大開口高度		mm	900	1100	1250	1350	1500	1500	1500	1500	1800	1800
4	液體墊力		mm	200	630	1600	2000	2000	2000	3000	3000	3500	4000
5	液壓墊行程		mm	200	250	300	350	350	350	350	350	400	400
6	滑塊行程		mm	600	700	800	800	900	900	900	900	900	900
7	滑塊形成速度	空載下行	mm/s	120	100	100	100	100	80	80	80	80	80
		工作	mm/s	14	15	10	9	14	10	16	12	9	14
		回程	mm/s	120	70	60	50	70	55	90	65	45	70
8	液壓墊形成速度	頂出	mm/s	50	40	20	15	30	30	30	30	30	30
8	液壓墊形成速度	退回	mm/s	100	80	40	30	60	60	60	60	60	60
9	工作台有效尺寸	左右	mm	850	1000	1200	1200	1500	3000	3000	3000	3000	3000
9	工作台有效尺寸	前後	mm	600	800	1200	1200	1200	1600	1800	2000	2000	2000
10	液壓墊尺寸	左右	mm	650	600	800	800	1000	2200	2200	2200	2200	2200
10	液壓墊尺寸	前後	mm	400	500	800	800	800	1200	1250	1500	1500	1500
11	移動工作台載重		T					15	15	15	15	20	20
12	電機功率		KW	7.5	15	22	22	44	50	60	70	80	160
