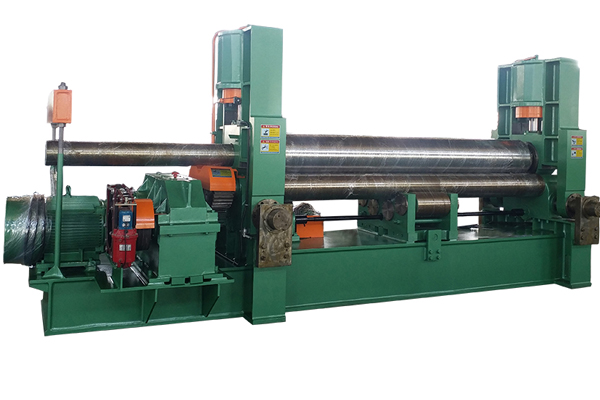

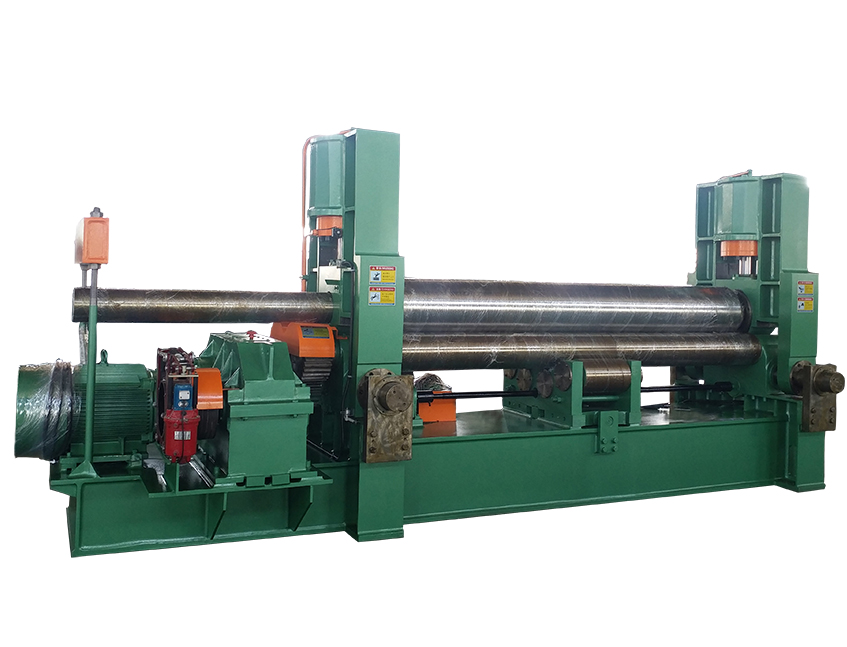

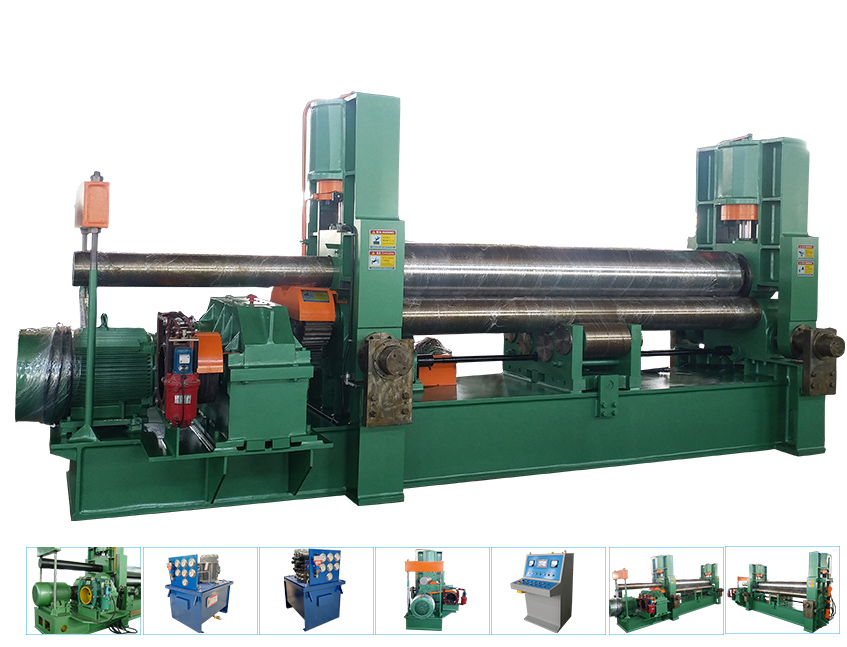

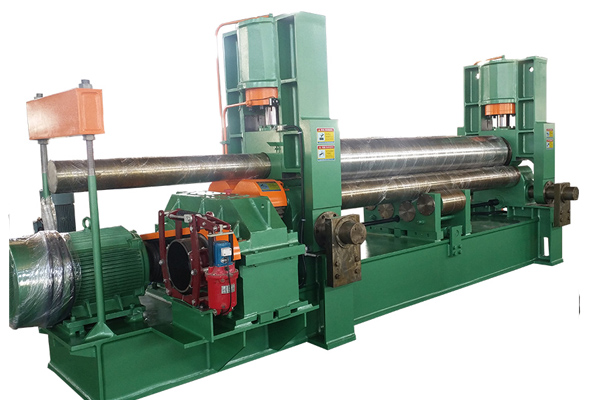

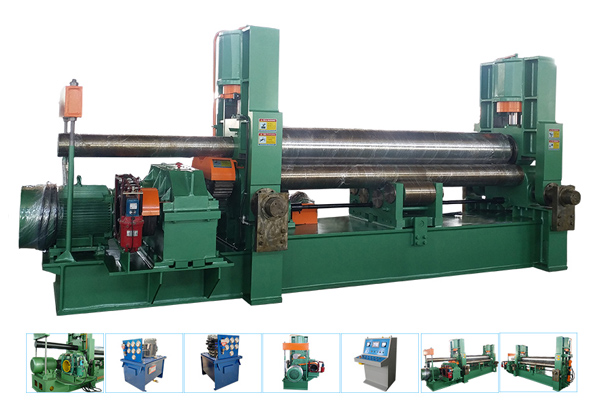

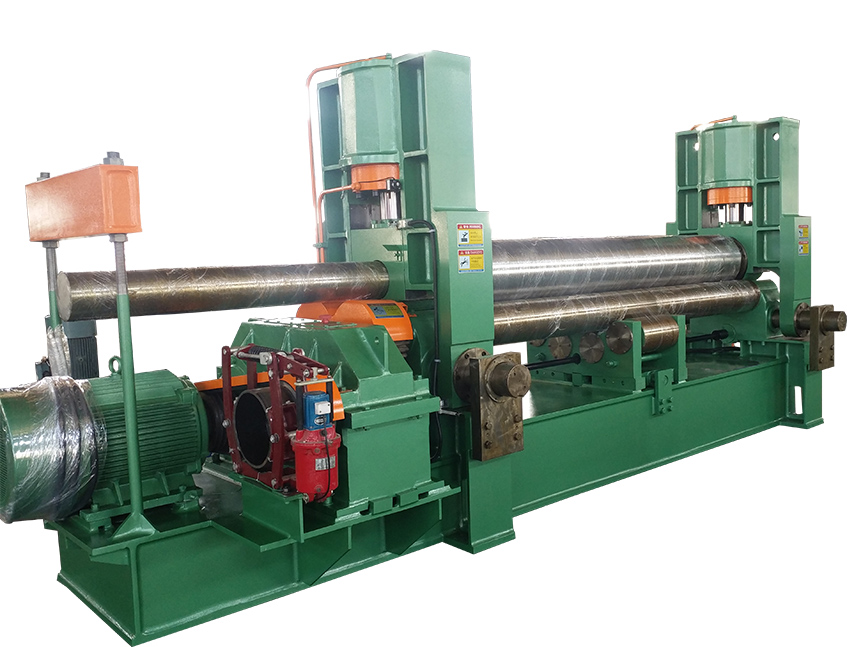

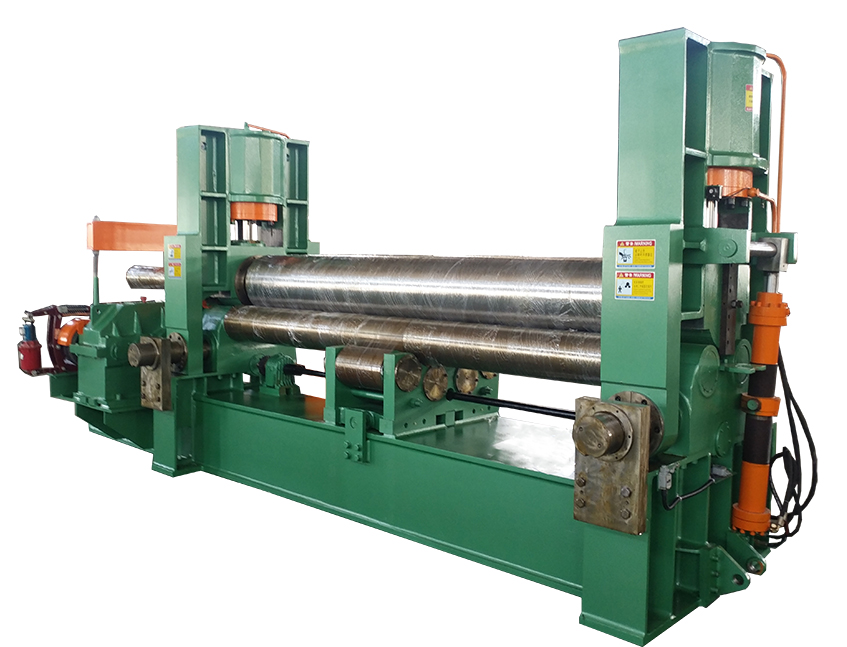

W11SNC-40x3000 萬能式三輥卷板機

W11SNC萬能式三輥卷板機是一種雙夾板彎板機。上輥為液壓驅動。上輥可水平和垂直調節，兩個下輥是固定的。所有合金鋼輥均經過感應淬火和熱處理。經過感應淬火處理後，所有的輥都將被研磨和拋光。

參數

W11SNC-40x3000
上輥的額定壓力		Ton	430
工作溫度			At natural temperature
板材屈服極限		MPa	245
Zui高	Thk.彎板	(mm)	40
	Thk. 預彎曲		30
	彎板寬度		3000
Zui小.軋製直徑. Zui大尺寸		(mm)	1800
滾筒直徑	上	mm	550
	底部	mm	290
工作輥	材料		42CrMo
	硬度	(HB)	260-300
	感應淬火輥		YES
	輥輪廓		crown
	提升模式		hydraulic
下輥中心距		mm	500
托輥直徑		mm	290
托輥調整方式			motorized
滾動速度		m/min	3.5
上輥下降速度		mm/min	120
上輥上升速度		mm/min	200
上輥支撐方式			Self aligning roller bearing
下輥驅動方式			motor + reducer + breaker
上輥水平移動方式			motor+ warm gear
上輥水平移動超速		mm/min	100
上輥同步精度/精度		±(mm)	≤0.20
上輥移動精確/準確		±(mm)	≤0.20
上輥重新定位精確/準確		±(mm)	≤0.20
上輥動作控製			PLC + transducers
錐形彎曲裝置			YES
功率特征			380V/50Hz/3phase
控製係統	控製方式		PLC control + moving controller
	顯示位置和位移		LCD
	可編程邏輯控製器		OMRON
電氣零件係統			SIEMNENS
主動力馬達		(KW)	55
液壓馬達		(KW)	22
臥式電機		(KW)	7.5
液壓係統	Zui高 .工作壓力	(MPa)	19.5
	閥		YUKEN
	密封		VALQUE
電氣和液壓過載保護			YES
建築鋼材材料			Q235
大鈑金直徑的側麵支撐			可選的
大鈑金直徑的中央支撐			可選的
喂料台			可選的
油冷卻器係統			可選的
