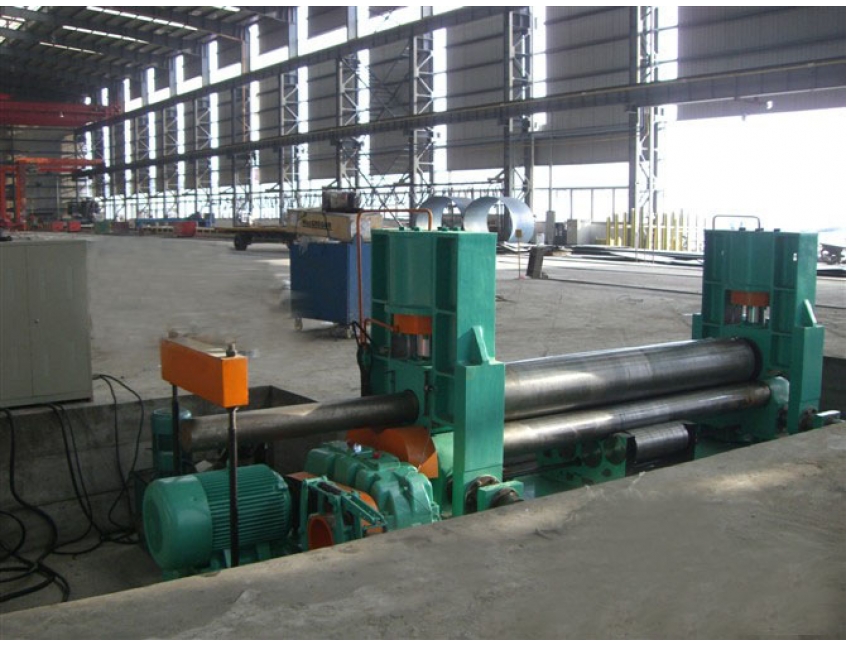

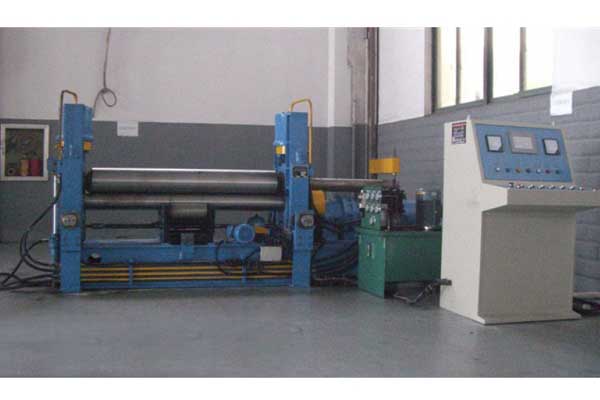

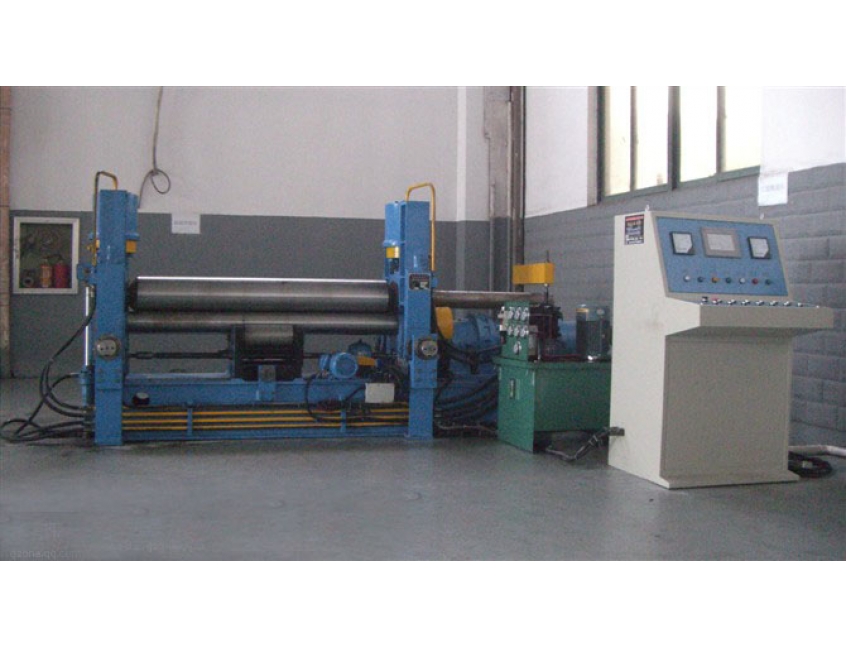

W11SNC-16x3000萬能式三輥卷板機
W11SNC萬能式三輥卷板機是一種雙夾板彎板機。 上輥為液壓驅動。 上輥可水平和垂直調節，兩個下輥是固定的。 所有合金鋼輥均經過感應淬火和熱處理。 經過感應淬火處理後，所有的輥都將被研磨和拋光。
W11SNC-16x3000 | |||
上輥的額定壓力 | Ton | 130 | |
工作溫度 | At natural temperature | ||
板材屈服極限 | MPa | 245 | |
Zui高 | Thk. 彎板 | (mm) | 16 |
Thk. 預彎曲 | 12 | ||
彎板寬度 | 3000 | ||
Zui小.軋製直徑. Zui大尺寸 | (mm) | 800 | |
滾軸直徑 | 上 | mm | 330 |
底部 | mm | 180 | |
工作輥 | 材料 | 42CrMo | |
硬度 | (HB) | 260-300 | |
感應淬火輥 | YES | ||
輥輪廓 | crown | ||
提升模式 | hydraulic | ||
下輥中心距 | mm | 300 | |
托輥直徑 | mm | 160 | |
托輥調整方式 | motorized | ||
滾動速度 | m/min | 3.5 | |
上輥下降速度 | mm/min | 120 | |
上輥上升速度 | mm/min | 200 | |
上輥支撐方式 | Self aligning roller bearing | ||
下輥驅動方式 | motor + reducer + breaker | ||
上輥水平移動方式 | motor+ warm gear | ||
上輥水平移動超速 | mm/min | 100 | |
上輥同步精度/精度 | ±(mm) | ≤0.20 | |
上輥移動精確/準確 | ±(mm) | ≤0.20 | |
上輥重新定位精確/準確 | ±(mm) | ≤0.20 | |
上輥動作控製 | PLC + transducers | ||
錐形彎曲裝置 | YES | ||
功率特征 | 380V/50Hz/3phase | ||
控製係統 | 控製方式 | PLC control + moving controller | |
顯示位置和位移 | LCD | ||
可編程邏輯控製器 | OMRON | ||
電氣零件係統 | SIEMNENS | ||
主動力馬達 | (KW) | 18.5 | |
液壓馬達 | (KW) | 7.5 | |
臥式電機 | (KW) | 2.2 | |
液壓係統 | Zui高 .工作壓力 | (MPa) | 19.5 |
閥 | YUKEN | ||
密封 | VALQUE | ||
電氣和液壓過載保護 | YES | ||
建築鋼材材料 | Q235 | ||
大鈑金直徑的側麵支撐 | 可選的 | ||
大鈑金直徑的中央支撐 | 可選的 | ||
喂料台 | 可選的 | ||
油冷卻器係統 | 可選的 | ||
特征
▲電子並行控製係統
▲壓路機同步和平衡控製完全電子控製
▲上羅拉液壓驅動，可垂直和水平調節。
▲滑動區域的減摩材料
▲滾輪瞬時刹車，安全性高
▲反轉側液壓驅動
▲移動控製麵板站，低壓控製
▲移動控製按鈕，方便操作員
